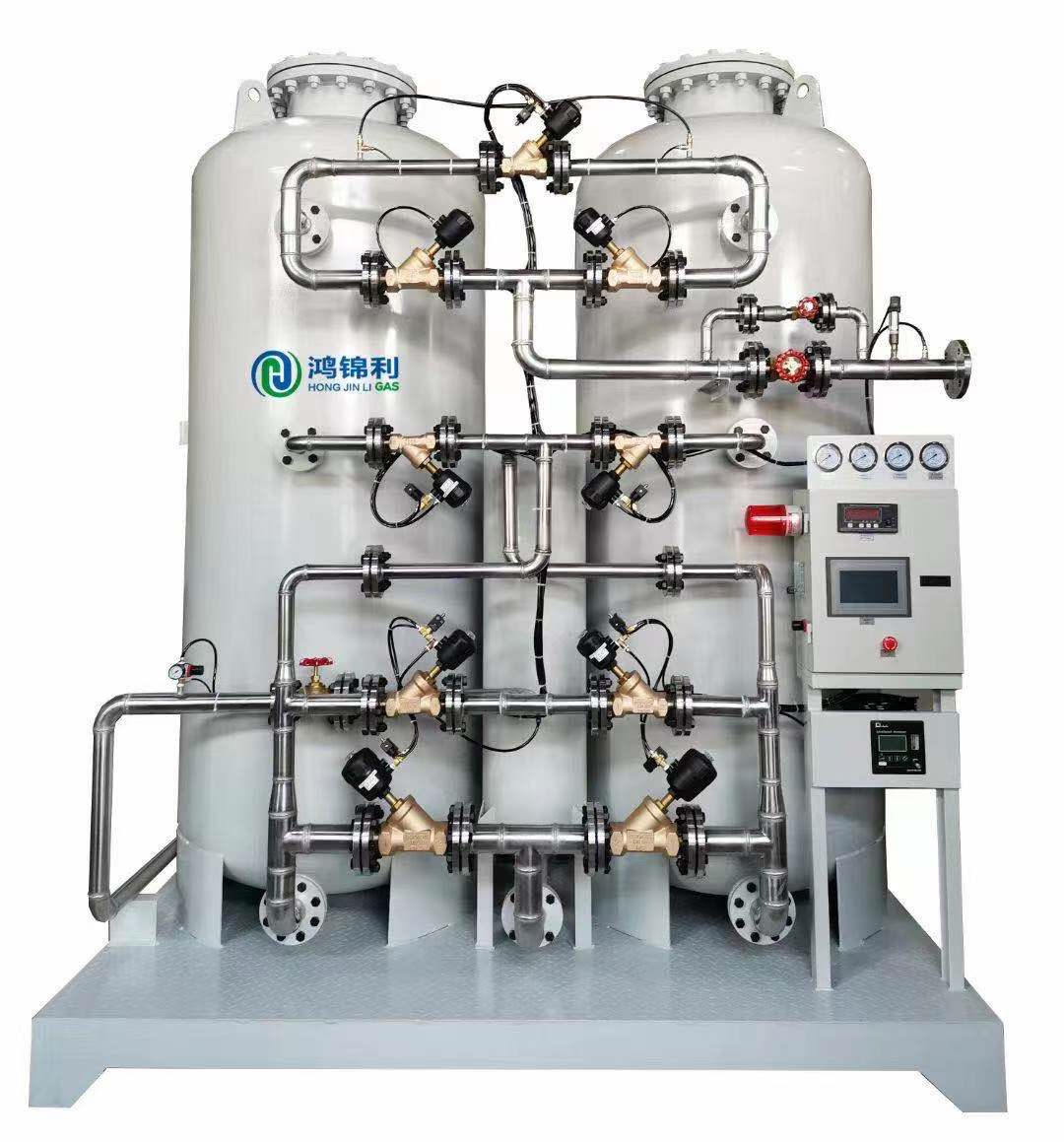

工业设备用高纯度PSA制氮机

产品详情

        变压吸附（简称PSA)制氮机是一种安全、方便、节能的现场直接制取氮气方法。压缩空气中含氮气79%，既是制氮机制氮的原料，也是制氮机实现制取高纯氮气99.999%的能耗来源。制氮机是利用变压吸附技术，其核心材料分子筛在通过压缩空气时吸氧制氮，在减压放空时释放吸附的氧气，来实现重复制氮。制氮机的电耗只有0.2KW的仪表用电。鸿锦利制氮机,采用德国Carbo Tech技术，能一次性制取纯度高达99.999%的高纯氮气，如果再配套我公司生产的高纯氮气终端纯化器,可以制取纯度高达99.9999%的6N氮气以及7N氮气，氮气产量从0.5Nm³/h到4000Nm³/h全覆盖、接收客制化订单。

     鸿锦利制氮机是苏州鸿锦利气体设备有限公司的主导产品，年产量达500套。标准化生产,我们的标准产品实现了现货供应。

一、原理流程

    原料空气经空压机压缩后进入后级空气储罐，大部分油、液态水、灰尘附着于容器壁后流到罐底并定期从排污阀排出，一部分随气流进入到压缩空气净化系统。

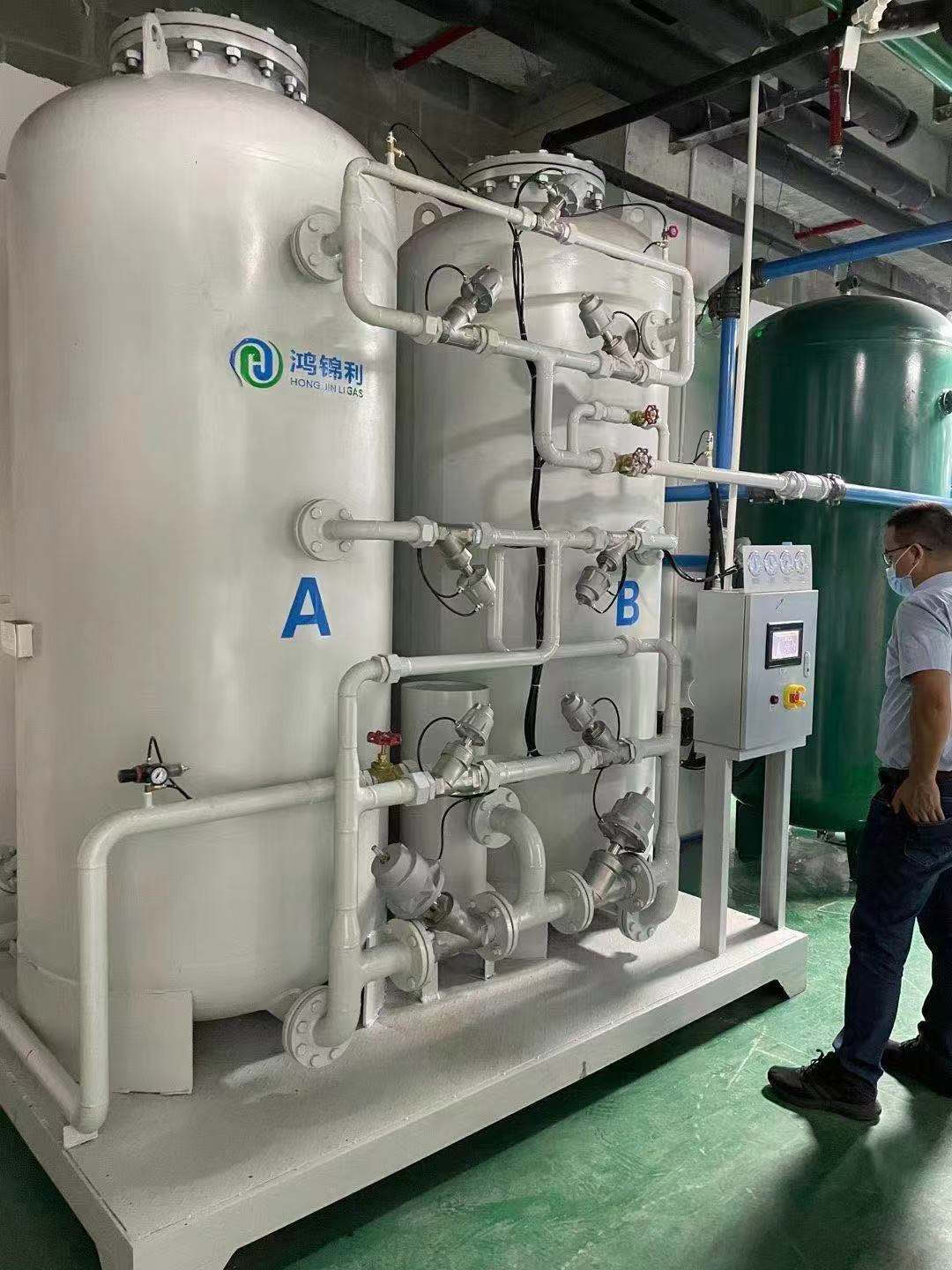

    空气净化系统由冷干机及三支精度不同的过滤器及一支除油器组成，通过冷冻除湿以及过滤器由粗到精地将压缩空气中的液态水、油、及尘埃过滤干净，使压缩空气压力露点降到2～10℃，含油量降至0.001PPm，尘埃过滤到0.01μm，保证了进入PSA制氮机原料气的洁净。 净化后的空气经过两路分别进入制氮机的两个吸附塔,通过制氮机上气动阀门的自动切换进行交替吸附与解吸，这个过程将空气中的大部分氮与少部分氧进行分离，并将富氧空气排空。氮气在塔顶富集由管路输送到后级氮气储罐，并经流量计后进入用气点。

二、技术特点

       1、原料空气取自自然，只需提供压缩空气和电源即可制氮气。设备能耗低，运行成本费用少。

       2、氮气纯度调整方便，氮气纯度只受氮气排气量的影响，普通制氮纯度在95%－99.99%之间任意调节；高纯度制氮机可在99%－99.999%之间任意调节。

       3、设备自动化程度高，产气快，可无人值守。启动、关机只需按一下按钮，开机10-30分钟内即可产生合格氮气。

       4、设备工艺流程简单，设备结构外形紧凑，占地面积小，设备装置适应性强。

       5、暴风雪法装填分子筛，避免高压气流冲击导致分子筛粉化现象，保证分子筛长时间使用。

       6、数显流量计带压力补偿、高精度的工业过程监控二次仪表，具有瞬时流量及累积计算的功能。

       7、进口分析仪在线检测，高精度，免维护。

 三、产品优势

  经过多年的研发、试验与应用，我们在PSA制氮领域拥有多项独有的技术优势：

（一）、标准功能配置：

         1、分子筛装填采用"暴风雪"法,一次装实无需添加；

         2、快速启动——冷/热启动功能；

         3、各项参数在线显示，数据端口预留；

         4、多功能综合报警（纯度、压力等）；

         5、不合格产品切断/排空（用户指定）；

         6、急停控制。智能控制配置：

         7、标准功能配置的全部各项功能；

         8、PC功能——基于Windows的操作平台中，可实现基本PC操作；

         9、触摸屏动态显示与储存；

        10、模拟无纸记录仪；

        11、三级密码保护（操作级/主管级/经理级），防止误操作；

        12、运行参数在线调整；

        13、维修保养三级提示——预告/提示/保护性自锁；

        14、仪表校准提示；

        15、数据集中数字显示与远传输送(宽带/拨号) ；

        16、系统功能在线升级；

        17、与DCS系统方便对接。

 （二）、节能控制配置：

         1、智能控制配置的全部各项功能；

         2、自动屏蔽功能，有效防止外界环境对控制系统的干扰；

         3、PDC功能（Pressure-Difference Control）——压差式节能控制功能；

         4、VFC功能（Variant Frequency Control）——变频式节能控制功能。

（三）、.稳定控制配置：

         1、节能控制配置的全部各项功能；

         2、PID输出功能（Proportion Integral Differential）——稳定纯度及流量功能。

四、行业应用范围．

       1、SMT行业应用

   充氮回流焊及波峰焊，用氮气可有效抑止焊锡的氧化,提高焊接润湿性，加快润湿速度减少锡球的产生，避免桥接，减少焊接缺陷，得到较好的焊接质量。使用氮气纯度大于99.99或99.9%。苏州鸿锦利气体与国内外大部分充氮回流焊及波峰焊设备厂家合作，已为众多知名SMT电子厂家配套了数百套高性价比的变压吸附制氮机，在SMT行业拥有庞大的客户群，SMT行业占有率达90%以上。

       2、半导体硅行业应用

   半导体和集成电路制造过程的气氛保护，清洗，化学品回收等。

鸿锦利制造了全球首例用于半导体硅行业的专用变压吸附制氮机，成功的取代了液氮，该系统在香港已无间歇运行近两年。

       3、半导体封装行业应用

用氮气封装、烧结、退火、还原、储存。鸿锦利变压吸附制氮机协助业类各大厂家在竞争中赢得先机，实现了有效的价值提升。

       4、电子元器件行业应用

用氮气选择性焊接、吹扫和封装。科学的氮气惰性保护已经被证明是成功生产高品质电子元器件一个必不可少的重要环节。

       5、化工、新材料行业行业应用

 用氮气在化工工艺中创建无氧气氛，提高生产工艺的安全性，流体输送动力源等。石油： 可应用于系统中管道容器等的氮气吹扫，储罐充氮、置换、检漏，可燃性气体保护，也应用于柴油加氢和催化重整。

       6、粉末冶金，金属加工行业，

热处理行业应用 钢、铁、铜、铝制品退火、炭化，高温炉窑保护，金属部件的低温装配和等离子切割等。

       7、食品、医药行业行业应用

主要应用于食品包装、食品保鲜、食品储存、食品干燥和灭菌、医药包装、医药置换气、医药输送气氛等。

       8、其他使用领域

制氮机除了使用在以上行业以外，在煤矿、注塑、钎焊、轮胎充氮橡、橡胶硫化等众多领域也得到广泛使用。随着科技的进步和社会的发展，氮气装置的使用领域也越来越广泛，现场制气（制氮机）以其投资省、使用成本低、使用方便等优点已经逐渐取代液氮蒸发、瓶装氮气等传统供氮方式
